Surveillance par satellite : suivre vos infrastructures et leurs abords dans le temps

Les satellites observent régulièrement l’ensemble du territoire et conservent des archives de plusieurs années. Sense Flow exploite l’imagerie optique et radar pour surveiller les sites étendus et les réseaux linéaires : mouvements de terrain, évolution des emprises, stocks, végétation et abords. Pour la mesure millimétrique des déplacements, nous travaillons avec l’interférométrie radar d’optim.aize.

Demander un devisVoir les livrables
  • Sans capteur posé
  • Archives disponibles
  • Grandes emprises
Surveillance par satelliteCarte de déplacements du sol mesurés par satellite autour d'une infrastructure, avec une zone d'affaissement en rouge.Déplacements< -10 mm/an-10 à -3stablearchives radardepuis 2014Surveillance satellitaire
Surveillance par satellite

Ce que l’on suit par satellite

Mouvements de terrain

Tassements, glissements et affaissements, au millimètre par InSAR.

Évolution des emprises

Constructions, terrassements, dépôts et occupations nouvelles.

Stocks et terrassements

Suivi des surfaces et des évolutions sur les grands sites.

Végétation et abords

Pousse de la végétation près des lignes, voies et installations.

Réseaux linéaires

Voies ferrées, routes, digues et canalisations sur des dizaines de kilomètres.

Historique

Archives pour dater un désordre et comprendre son origine.

Infrastructures surveillées

  • Sites industriels étendus
  • Voies ferrées et routes
  • Digues et remblais
  • Ports
  • Mines et carrières
  • Réservoirs de stockage
  • Canalisations
Comparatif

Imagerie optique ou radar ?

Imagerie Ce qu’elle mesure Particularités
Optique Ce que l’on voit : occupation, végétation, stocks, changements Dépend de la lumière et de la couverture nuageuse
Radar (InSAR) Déplacements du sol et des ouvrages, au millimètre Fonctionne de jour comme de nuit, à travers les nuages
Déroulé

Déroulé d’une surveillance par satellite

  1. Cadrer

    Zone, phénomènes à suivre, historique utile et fréquence de mise à jour.

  2. Traiter

    Sélection et traitement des images optiques et radar par nos géoscientifiques.

  3. Vérifier

    Les zones suspectes sont confirmées sur le terrain, par drone ou par mesures.

  4. Suivre

    Mises à jour régulières, cartes et alertes, dans votre SIG ou dans YAAPS.

Livrables

Livrables

Cartes de déplacementsVitesses et séries temporelles des points mesurés.
Comparaisons d’imagesChangements détectés entre deux dates.
Couches SIGGeoTIFF, GeoPackage ou shapefile, dans votre système de coordonnées.
Suivi continuDans YAAPS, avec seuils et alertes.

Les données sont traitées et stockées avec des solutions souveraines, livrées en formats ouverts et intégrables dans votre GMAO ou dans YAAPS, la plateforme d’optim.aize. Tous nos livrables.

Sur le terrain

Références : des inspections déjà réalisées

Quelques interventions récentes du groupe jll.spear.

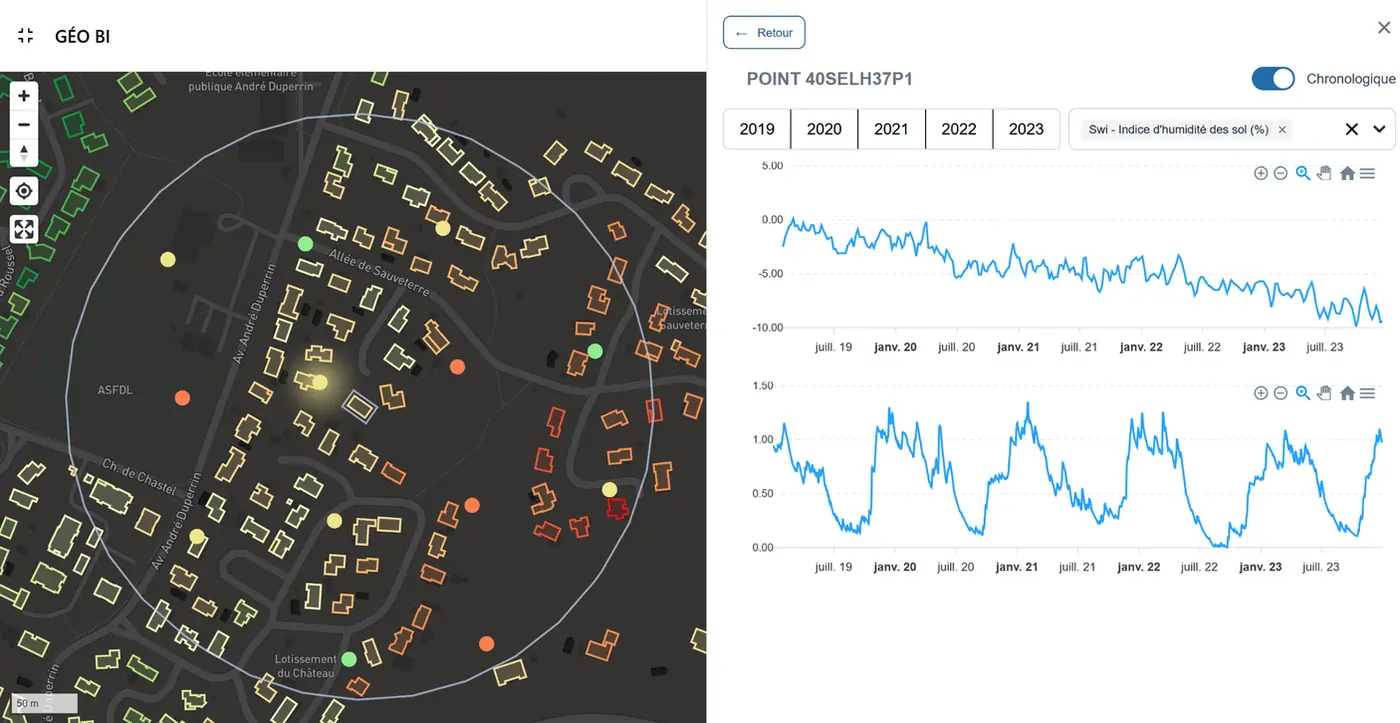

Séries temporelles InSAR dans YAAPS

Réseaux et ouvrages

Surveillance InSAR livrée dans YAAPS

Besoin
Repérer les tassements et instabilités sur tout un réseau avant d’envoyer drones et équipes.
Moyens
Interférométrie radar satellitaire, archives radar sur plusieurs années, fusion avec les données drone, LiDAR et IoT.
Livrables
Séries temporelles par point et score de risque par ouvrage, dans YAAPS.
À voir aussi

Méthodes associées

Inspection par drone

Inspection visuelle rapprochée des structures, toitures, cheminées et ouvrages, sans échafaudage.

Photogrammétrie par drone

Orthophotographies, modèles 3D texturés, cubatures de stocks et suivi de chantier.

Données et livrables

Rapports d'état, nuages de points, vidéos amplifiées et numérisation 3D d'usine, prêts pour votre GMAO.

Questions fréquentes

Questions fréquentes sur la surveillance par satellite

Que peut-on surveiller par satellite ?

Les mouvements du sol et des ouvrages, l’évolution des emprises et des stocks, la végétation et les abords d’un site ou d’un réseau. L’imagerie optique montre ce qui change ; l’imagerie radar mesure les déplacements.

Quelle précision peut-on atteindre ?

En optique, la résolution va du mètre à quelques dizaines de centimètres selon le satellite. En radar, l’interférométrie (InSAR) mesure des vitesses de déplacement de l’ordre du millimètre par an sur les points stables.

Peut-on remonter dans le temps ?

Oui. Les archives radar européennes Sentinel-1 couvrent la période depuis 2014, ce qui permet de reconstituer l’historique des mouvements avant un désordre.

Satellite ou drone ?

Le satellite couvre de grandes surfaces à faible coût et sans intervention ; le drone apporte le détail. On utilise le satellite pour repérer les zones à risque, puis le drone ou des mesures au sol pour les confirmer.

Quel lien avec optim.aize ?

optim.aize, société du groupe jll.spear, traite l’interférométrie radar et assure le suivi continu dans sa plateforme YAAPS. Sense Flow intègre ces données à ses campagnes terrain.
