Photogrammétrie par drone : orthophotos, modèles 3D et cubatures
La photogrammétrie par drone reconstruit un terrain ou un ouvrage en 3D à partir de centaines de photos aériennes qui se recouvrent. Sense Flow produit des orthophotographies, des modèles 3D texturés et des cubatures de stocks géoréférencés, pour le suivi de chantier, l’exploitation des carrières et l’inventaire des sites industriels.
- Géoréférencé
- Cubatures
- Modèle 3D texturé
Ce que produit la photogrammétrie par drone

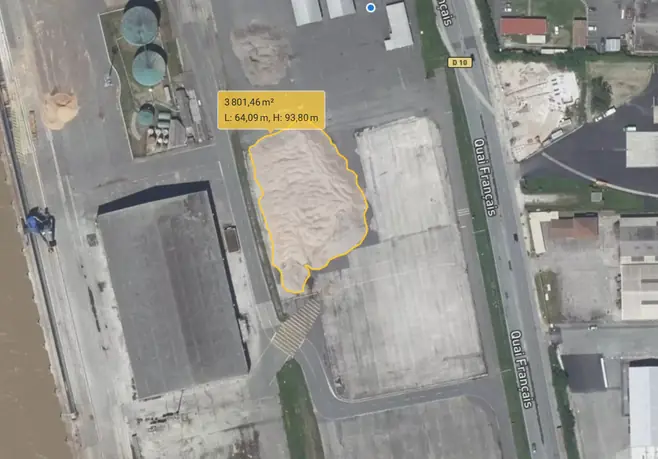

Orthophotographie
Image aérienne sans déformation, superposable à vos plans et à votre SIG.

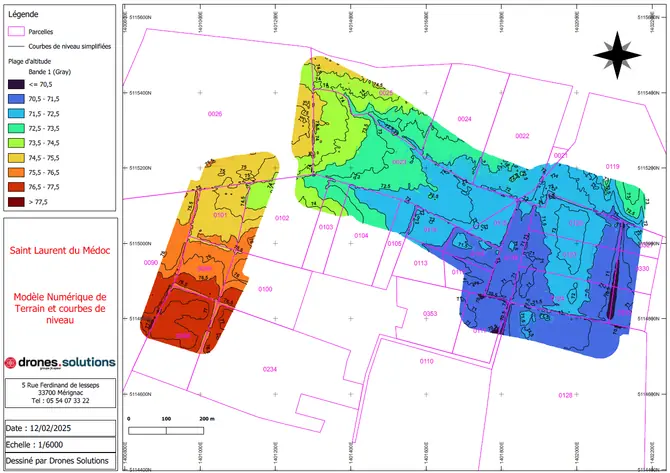

Modèle numérique de surface
Altitudes du terrain et des ouvrages, pour les études et les profils.
Cubatures de stocks
Volumes de matériaux, granulats, combustibles ou déchets.
Suivi de chantier
Avancement et terrassements comparés d’un vol à l’autre.

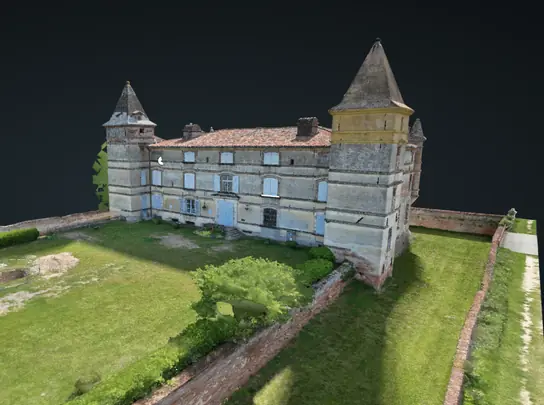

Modèle 3D texturé
Ouvrage reconstitué en 3D, navigable et mesurable.
Support d’inspection
Défauts localisés sur le modèle plutôt que sur des photos isolées.
Sites couverts
- Carrières et mines
- Plateformes logistiques et stocks
- Chantiers
- Sites industriels
- Centrales photovoltaïques
- Ouvrages d’art
- Zones portuaires
Photogrammétrie ou LiDAR ?
| Technologie | Points forts | Limites |
|---|---|---|
| Photogrammétrie | Texture et couleur réelles, coût maîtrisé, orthophoto | Végétation dense, surfaces uniformes ou réfléchissantes |
| LiDAR drone | Traverse en partie la végétation, géométrie fine, peu dépendant de la lumière | Pas de texture sans caméra associée |
Déroulé d’un relevé photogrammétrique
-
Préparer
Emprise, résolution attendue, points de calage, démarches de vol.
-
Voler
Plan de vol automatique en grille avec fort recouvrement, géoréférencé par GNSS RTK.
-
Calculer
Aérotriangulation, nuage de points, maillage et orthophoto, contrôle sur points de vérification.
-
Livrer
Fichiers géoréférencés, volumes et rapport de précision.
Livrables et formats
Les données sont traitées et stockées avec des solutions souveraines, livrées en formats ouverts et intégrables dans votre GMAO ou dans YAAPS, la plateforme d’optim.aize. Tous nos livrables.
Références : des inspections déjà réalisées
Quelques interventions récentes du groupe jll.spear.

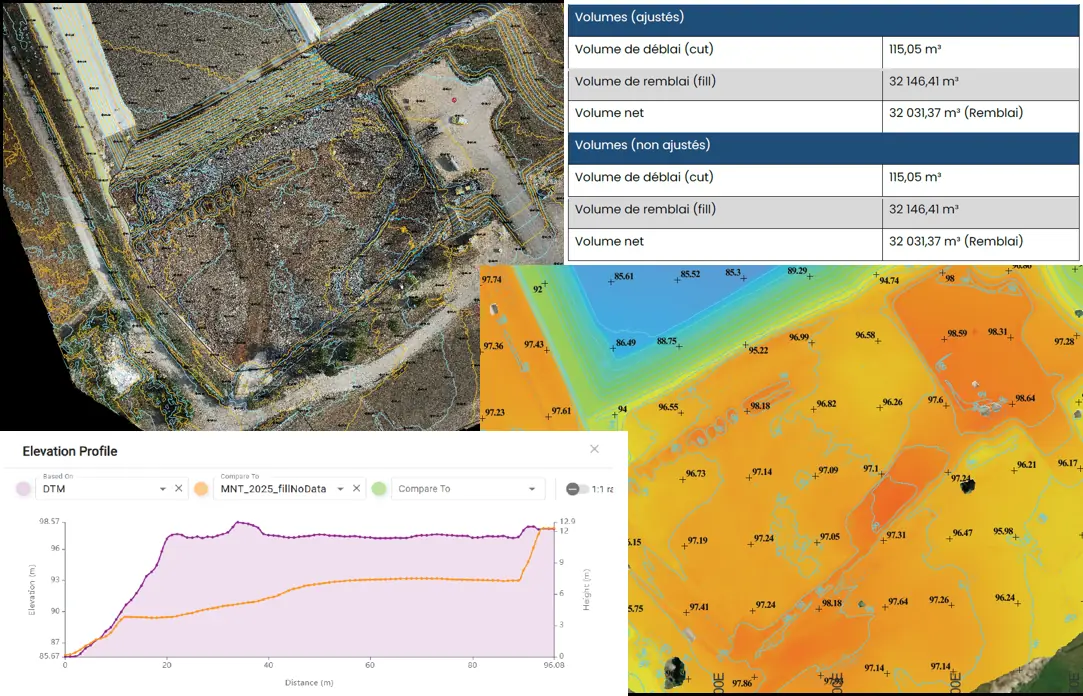

Cubature et topographie de déchets
- Besoin
- Relever l’altimétrie et calculer les volumes de déchets stockés.
- Moyens
- Photogrammétrie extérieure par drone et géoréférencement.
- Livrables
- Courbes de niveau et points altimétriques, rapport de volumes différentiels avec profil en long, accès à la plateforme logicielle.

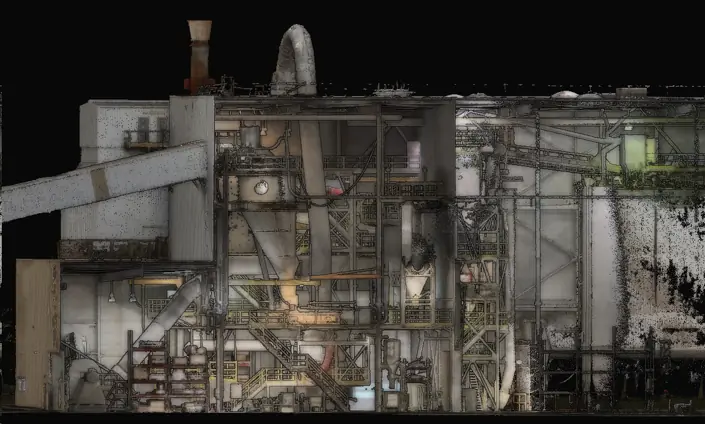

Scan to BIM d’un bâtiment industriel
- Besoin
- Modéliser une zone en 3D pour mesurer et préparer les futures installations, la maintenance et les travaux.
- Moyens
- Photogrammétrie extérieure, géoréférencement et scan mobile.
- Livrables
- Nuage de points géoréférencé et modèle 3D compatible avec les logiciels du client.
Méthodes associées
Scan 3D LiDAR et SLAM
Relevé tel que construit en nuage de points, en extérieur comme en intérieur, jusqu'au scan to BIM.
Inspection par drone
Inspection visuelle rapprochée des structures, toitures, cheminées et ouvrages, sans échafaudage.
Surveillance par satellite
Suivi des mouvements de terrain et des emprises sur de grandes surfaces, sans capteur posé.
Questions fréquentes sur la photogrammétrie par drone
Qu’est-ce que la photogrammétrie par drone ?
C’est une technique qui reconstruit en 3D un terrain ou un ouvrage à partir de nombreuses photos aériennes prises par un drone avec un fort recouvrement. Le calcul produit un nuage de points, un modèle 3D, une orthophotographie et un modèle numérique de surface, géoréférencés.
Quelle précision peut-on attendre ?
Elle dépend de la hauteur de vol, de l’appareil photo et du calage. Avec un géoréférencement RTK et des points de contrôle, la précision est couramment de l’ordre de quelques centimètres ; le rapport de précision accompagne chaque livrable.
Photogrammétrie ou LiDAR : que choisir ?
La photogrammétrie restitue la texture et la couleur à un coût maîtrisé, idéale pour les orthophotos et les cubatures. Le LiDAR est préférable sous la végétation ou pour une géométrie très fine. Les deux peuvent être combinés.
À quelle fréquence suivre un stock ?
Elle dépend de vos besoins de gestion : beaucoup d’exploitants font un relevé mensuel ou trimestriel, et à chaque inventaire comptable. La répétition du même plan de vol rend les volumes comparables.
Les fichiers sont-ils compatibles avec notre SIG ?
Oui : orthophotos et modèles numériques sont livrés en GeoTIFF géoréférencé, dans votre système de coordonnées, et s’ouvrent dans QGIS, ArcGIS ou YAAPS.
