Amplification vibratoire : inspecter les vibrations de vos machines par caméra, sans capteur ni arrêt
L’amplification vibratoire, ou motion magnification, filme une machine ou une structure avec une caméra haute fréquence, puis amplifie les mouvements invisibles à l’œil nu. Avec l’Amplification-vibratoire®, développée en Europe par le groupe jll.spear, la vidéo amplifiée montre où et comment l’équipement vibre, de façon compréhensible par toute l’équipe. C’est une méthode d’inspection à part entière, qui se combine avec le drone en milieu confiné, le robot rampant, la thermographie et les cordistes.
- Sans contact
- Sans arrêt de production
- Résultat sur site
Ce que l’amplification vibratoire révèle
Balourd
Mouvement visible à la fréquence de rotation (1×).
Désalignement
Oscillations à 2× entre moteur et machine entraînée.
Jeux et desserrages
Fixations, pieds de machine et supports qui bougent.
Défauts de roulements
Paliers et chapeaux qui vibrent anormalement.
Résonances structurelles
Châssis, passerelles, supports qui amplifient la vibration.
Tuyauteries et convoyeurs
Déformations et oscillations sur toute la longueur, en une mesure.
Comment ça marche : enregistrer, amplifier, analyser, agir
-
Enregistrer
La caméra haute fréquence filme la machine à distance de sécurité. Pas de capteur à poser, pas de préparation de surface.
-
Amplifier
Le logiciel traite la vidéo sur place et amplifie les micro-mouvements de chaque image.
-
Analyser
La vidéo montre quelles pièces bougent, à quelle fréquence et selon quelle déformée ; le spectre complète l’analyse.
-
Agir
La vidéo se partage avec l’équipe et la direction : le défaut est vu par tous, la décision est plus rapide.
L’amplification vibratoire complète votre programme de maintenance
Vous faites des rondes
Une ronde signale une anomalie : la caméra donne la réponse visuelle sans attendre le cycle suivant.
Vous avez des capteurs en ligne
Une alarme se déclenche : la vidéo amplifiée montre quelle pièce est en cause.
Vous n’avez pas de programme
C’est le point d’entrée le plus simple vers la maintenance prévisionnelle, sans infrastructure.
Une machine se comporte mal
Un bruit, une casse répétée : un diagnostic visuel en une intervention.
L'amplification vibratoire en intervention
Une caméra rapide sur trépied, quelques minutes de prise de vue par équipement, et la machine continue de tourner.
Exemples de mesures amplifiées
Trois façons de travailler avec l’Amplification-vibratoire®
Prestation de mesure
Nos équipes viennent sur votre site, mesurent et livrent les vidéos amplifiées avec un rapport d’analyse. Sans investissement matériel.
Kit Amplification-vibratoire®

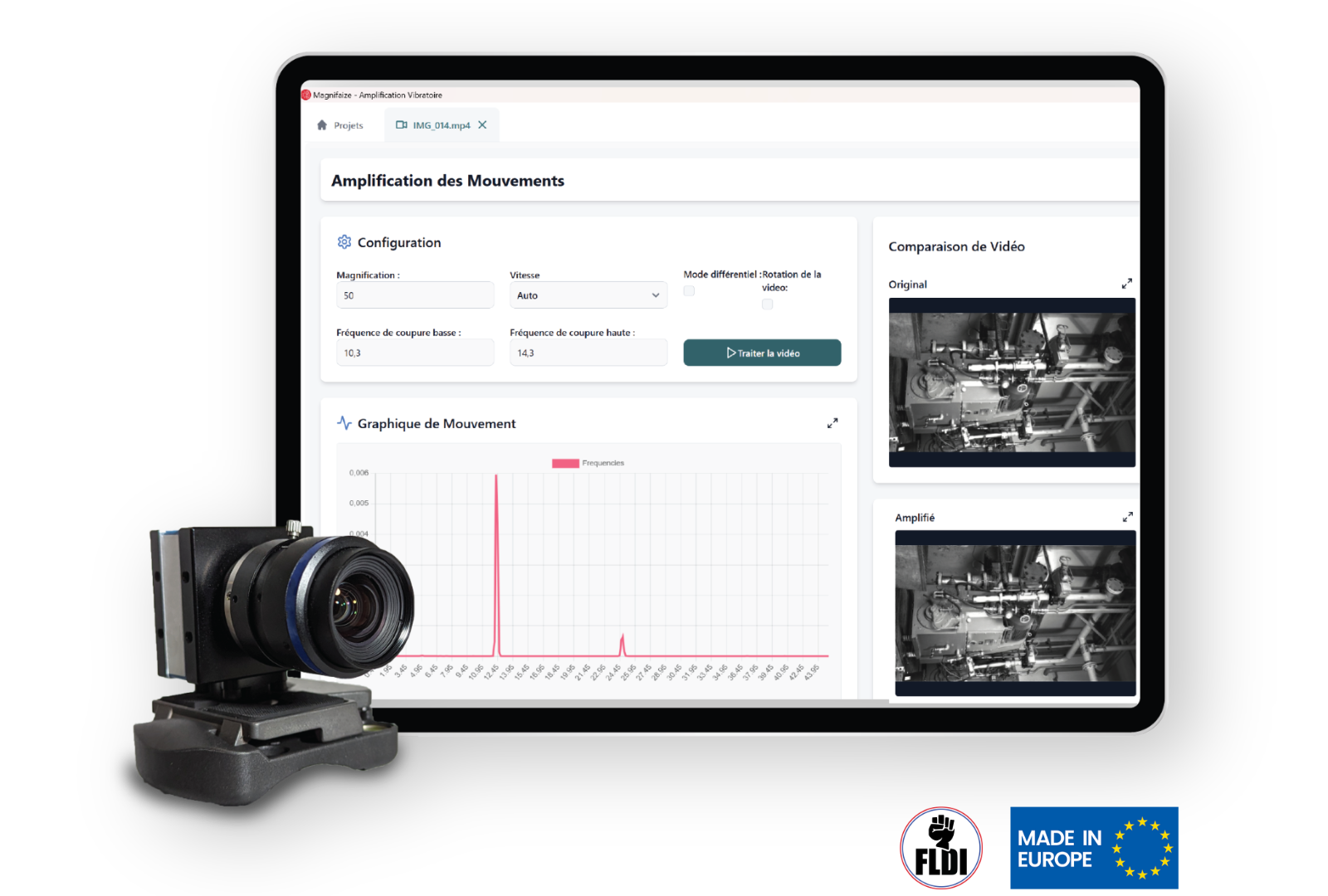

Caméra haute fréquence, logiciel et formation de prise en main, pour que vos équipes mesurent en autonomie.
Configuration sur mesure et R&D
Optique, fixation, intégration logicielle ou projet de recherche : nous adaptons la solution à votre cas.
Livrables
Les données sont traitées et stockées avec des solutions souveraines, livrées en formats ouverts et intégrables dans votre GMAO ou dans YAAPS, la plateforme d’optim.aize. Tous nos livrables.
Méthodes associées
Analyse vibratoire
Rondes vibratoires et capteurs IoT pour suivre l'état des machines tournantes et planifier la maintenance.
Scan 3D LiDAR et SLAM
Relevé tel que construit en nuage de points, en extérieur comme en intérieur, jusqu'au scan to BIM.
Données et livrables
Rapports d'état, nuages de points, vidéos amplifiées et numérisation 3D d'usine, prêts pour votre GMAO.
Une seule mobilisation pour inspecter tout votre site
Nos équipes viennent filmer vos machines ? Nos équipes peuvent inspecter dans la même intervention les zones difficiles d'accès de votre site, avec un seul interlocuteur et un rapport unique.
DroneDrone en milieu confiné
Cuves, chaudières, silos, puits et gaines inspectés de l'intérieur par un drone à cage de protection, sans entrée humaine.
Découvrir
RobotRobot rampant
Robots chenillés et drone roulant pour les conduites, dalots, galeries et fonds de cuve, là où un drone ne peut pas voler.
Découvrir
ThermographieThermographie infrarouge
En complément du vibratoire, la thermographie localise les anomalies thermiques : calorifuges, fours, réfractaires, toitures, au sol ou par drone.
Découvrir
CordistesCordistes
Inspection visuelle au contact et mesures d'épaisseur par ultrasons sur les parois, structures et silos, sans échafaudage.
DécouvrirUn site à inspecter de A à Z ?Un ingénieur Sense Flow vous propose la bonne combinaison de méthodes et un devis unique.
Questions fréquentes sur l’amplification vibratoire
Qu’est-ce que l’amplification vibratoire ?
L’amplification vibratoire est une technique de traitement vidéo qui détecte des mouvements trop faibles pour être vus à l’œil nu et les amplifie dans l’image. Appliquée à la maintenance, elle montre comment une machine ou une structure vibre, sans capteur posé et sans arrêt de production.
Quels défauts peut-on détecter ?
Sur les machines tournantes : balourd (1× la vitesse de rotation), désalignement (2×), jeux mécaniques et desserrages, défauts de roulements. Sur les structures : résonances, supports faibles, déformations de tuyauteries, convoyeurs et passerelles.
Peut-on mesurer une machine en charge ?
Oui, c’est l’intérêt principal : la mesure se fait sans contact, machine en fonctionnement à son régime habituel, sans fenêtre d’arrêt à planifier.
Combien de temps dure une mesure ?
L’installation de la caméra prend quelques minutes et l’enregistrement quelques secondes. Le traitement se fait sur place : on peut mesurer plusieurs machines dans une même intervention.
L’amplification vibratoire remplace-t-elle l’analyse vibratoire classique ?
Non, elle la complète. Les accéléromètres donnent des valeurs précises en quelques points ; l’amplification montre le mouvement de toute la machine. Ensemble, elles rendent le diagnostic plus rapide et plus facile à partager.
Qui a développé la solution ?
L’Amplification-vibratoire® a été développée en Europe par le groupe jll.spear, en France et en Pologne. Sense Flow la déploie en France ; en Pologne, elle est distribuée sous le nom VibraVizja.
